Monitoramento de nível com sensores capacitivos compactos

Os dispensers da fabricante chinesa Anda Automation distribuem solda e adesivo em alta velocidade e exigem sensores capacitivos ultracompactos para monitoramento preciso do nível, como o BC10-QF5.5 da Turck.

Na produção de semicondutores, componentes eletrônicos são montados diretamente nas placas. Os dispensers aplicam pasta de solda ou adesivo com alta precisão. A Turck equipou dois fabricantes chineses de sistemas de dosagem automática, incluindo a Anda Automation, com sensores capacitivos de proximidade ultracompactos. Eles monitoram o nível do cartucho sem contato, reduzindo paradas de máquina e evitando desperdícios.

Sem contato: o sensor BC5-Q08 detecta materiais através da parede do recipiente.

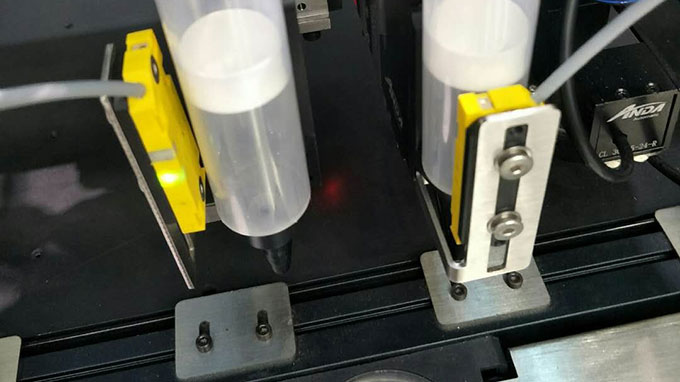

Os sensores slim BC10-QF5.5 podem operar lado a lado sem interferências.

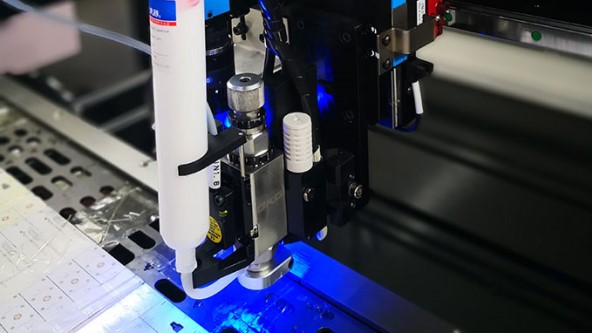

A Anda Automation usa sensores capacitivos compactos da Turck em sistemas de dosagem.

Montagem SMT: aproveitamento otimizado da placa

A tecnologia SMT (Surface Mount Technology) permite a montagem de componentes miniaturizados em placas sem a necessidade de furos, otimizando o espaço e permitindo maior densidade de componentes. Processos automatizados como a soldagem por refusão garantem a fixação segura de microcontroladores, reguladores de tensão e componentes passivos.

A solda é aplicada antes da montagem e do aquecimento, sendo distribuída por dispensers semelhantes a cabeçotes de impressoras jato de tinta. Máquinas de alta velocidade já conseguem aplicar mais de 100.000 pontos por hora. Com alta precisão e flexibilidade, essas soluções são amplamente utilizadas na fabricação de semicondutores como alternativa aos estênceis.

Monitoramento de nível em espaços reduzidos

A Turck implementou um sistema de monitoramento de nível nos dispensers da Anda Automation para evitar paradas e minimizar desperdícios de solda. Em um ambiente com componentes extremamente compactos, apenas sensores muito pequenos e capazes de detectar diferentes densidades de materiais foram considerados. Esses sensores precisavam funcionar mesmo sob fortes vibrações e através de camadas plásticas de 1 mm de espessura.

Acima das agulhas dos dispensers, a Anda Automation utiliza o sensor capacitivo BC10-QF5.5, com apenas 5,5 mm de espessura e 10 mm de distância operacional. Para operação paralela dos cabeçotes dosadores, a fabricante pode instalar dois sensores em espaços reduzidos. Os sensores também oferecem calibração fina via potenciômetro, adaptando-se a diferentes tipos de adesivos e soldas.

"O sensor compacto não só resolveu os desafios de montagem, como também possibilitou rápida correção de falhas e ajustes no campo, prevenindo perdas de material", afirma Lei Hui Sen, vice-presidente da Anda Automation.

Sensor miniatura com detecção sem contato

Outro fabricante de máquinas de dosagem e encapsulamento precisava de uma solução ainda mais compacta. Para isso, adotou o sensor capacitivo Q08 da Turck, com apenas 32 mm de comprimento, para monitoramento de nível sem contato.

Com um LED de alta visibilidade, o BC5-Q08 exibe diferentes cores para indicar tensão de operação e estado de comutação, permitindo que os operadores verifiquem e reabasteçam o nível de fluido, adesivo ou solda diretamente na máquina.
