Monitoramento de Condições de cabos com Conectores Bluetooth M12Plus
A Turck está transferindo o monitoramento de condições de cabos diretamente pelo conector – incluindo a transferência de valores medidos sem fio via Bluetooth Low Energy.
Leitura rápida
Problemas com cabeamento e contatos podem causar custos exorbitantes na fábrica e manutenções não planejadas. Agora, os conectores inteligentes M12Plus da Turck oferecem a solução: eles permitem que você monitore a condição dos cabos e contatos, medindo a corrente e a voltagem. O cabo é analisado continuamente para detectar quedas de voltagem antecipadamente. Cada conector tem um endereço único, o que ajuda a identificar e localizar erros. Isso assegura que a fábrica funcione sem problemas, evitando paradas caras e consertos não planejados. O conector M12Plus oferece uma nova abordagem para a manutenção preditiva.
Em meio à evolução contínua dos sistemas sem fio e das conexões de comunicação, as soluções seguras de conexão por cabo continuarão sendo essenciais para a transformação digital da indústria. À medida que o estabelecimento da Internet Industrial das Coisas (IIoT) avança, dispositivos inteligentes e interconectados sempre precisarão de uma conexão de comunicação e alimentação confiável. Assim, a conectividade desempenha um papel crucial na transformação digital da indústria.
A Turck oferece uma ampla gama de produtos de conectividade há décadas, desde o conector padrão M12 até divisores e inúmeras variantes, indo até conjuntos de cabos personalizados. A oferta abrangente da Turck, que inclui vários tipos de conexão e variantes de cabos, cria uma variedade de opções de combinação flexíveis que atendem a diversas aplicações.
Tecnologia para a detecção precoce de problemas
No entanto, o tempo não para, mesmo na área de tecnologia de conexão. O conector M12Plus da Turck é uma das mais recentes inovações nessa área, consistindo em um conector M12 com eletrônicos integrados para monitoramento de voltagem e corrente, desenvolvido em colaboração com a IMS Connector Systems e o Fraunhofer EMI. O conector M12Plus leva o monitoramento de condições de cabos sujeitos a estresse severo diretamente para o nível da tecnologia de conexão.
M12Plus, cabo quatro condutores, revestimento poliuretano flexível, conectores macho M12 codificados A.
-turck-image.jpg)
Monitoramento de condições permite substituir cabos em risco antes de falhas.

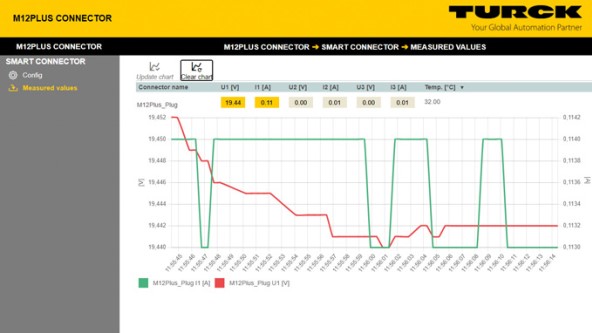

Turck Automation Suite exibe graficamente os valores medidos do M12Plus.
Configuração conveniente do M12Plus via TAS.
Controlador TBEN-PLC IP67 recebe dados medidos do M12Plus via dongle Bluetooth.
-turck-thumbnail.jpg)
.jpg){kind=link}
Além da tecnologia de medição incorporada, o M12Plus também possui um chip Bluetooth integrado. Isso permite medir voltagens e correntes e enviar esses valores medidos para uma interface de dados na planta, como o TBEN-PLC da Turck. Um dongle Bluetooth possibilita que o controlador robusto IP67 leia uma série de dispositivos habilitados para Bluetooth, e os intervalos de varredura podem ser ajustados para a aplicação específica, garantindo desempenho ótimo. Os dados do cabo são transferidos para o controlador em tempo real. Essas informações podem ser usadas para identificar possíveis problemas, como quedas de tensão no cabo ou no contato do plugue, mesmo antes da falha da conexão. Se necessário, o controlador pode ser programado para disparar um alarme assim que um valor limite específico for atingido.
Proteção eficaz contra falhas de cabo
A degradação gradual do fio de cobre pode ocorrer cada vez mais em aplicações onde os cabos são frequentemente dobrados em calhas articuladas ou em robôs. Os milhões de tensões de tração e torção presentes nessas aplicações prejudicam a qualidade do cobre e podem causar rupturas nos fios ou nas tramas.
O inteligente conector M12Plus com eletrônicos de medição integrados consiste em um cabo de quatro núcleos (4 x 0,34 mm²) da série TXL com uma capa externa de poliuretano e é especialmente projetado para uso em calhas articuladas. Conectores M12 codificados por A são instalados em ambas as extremidades do cabo sensor/atuador. Este design está em conformidade com o padrão mais recente utilizado em muitas instalações industriais.
O sensor integrado nos conectores M12Plus possibilita a medição precisa de tensão e corrente no conector macho e fêmea. Comparar os valores de entrada e saída permite detectar problemas como dobras no cabo, quebras ou uma alimentação inadequada precocemente. Os valores medidos com alta precisão possibilitam o monitoramento preciso da qualidade do contato para uma conectividade duradoura e confiável. Fatores como corrosão do contato ou desgaste devido a acoplamentos repetidos são levados em consideração aqui.
Disponibilidade otimizada da planta graças à localização precisa do cabo
Uma planta com milhares de conexões apresenta um problema significativo: em caso de falha em uma conexão de cabo, um engenheiro precisa primeiro localizar o defeito no campo e, é claro, fazer isso o mais rápido possível para minimizar as perdas financeiras causadas pela parada da planta. Com conectores IP67, isso requer muito mais esforço do que com a fiação em um painel de controle.
O conector inteligente M12Plus da Turck oferece uma solução aqui e proporciona um benefício crucial para a localização: o endereço MAC exclusivo de cada conector M12Plus torna possível identificar o cabo em risco de falha diretamente através da documentação. Sem perder tempo valioso na localização de falhas, um engenheiro pode agora substituir o cabo afetado pelo substituto apropriado no momento de sua escolha, para que a planta possa continuar operando sem paradas não programadas.
Configuração via Turck Automation Suite
A configuração dos conectores M12Plus e a visualização dos valores medidos podem ser facilmente realizadas por meio da TAS (Turck Automation Suite) da Turck. A ferramenta baseada em navegador foi aprimorada com as funcionalidades necessárias na última versão. Por exemplo, cada M12Plus pode receber uma designação individual por meio da TAS. Se você estiver procurando por um conector específico em sua planta, pode fazê-lo piscar especificamente clicando nele. A visualização dos valores de corrente e tensão aplicados também pode ser acessada via TAS com um clique do mouse.
Visão Geral
O M12Plus apresentado é o primeiro modelo de uma nova geração de conectores inteligentes que podem ser projetados em muitas outras variantes e adaptados especialmente a requisitos individuais. Isso inclui desenvolvimentos adicionais, como designs específicos de aplicativos, cabos com diferentes seções transversais, números diferentes de núcleos, bem como uma ampla seleção de faixas de tensão.
Autor: Andreas Ix é diretor de gerenciamento de produtos de conectividade na Turck
